El módulo de fuente de láser de pulso corto es una fuente de láser de pulso de alta potencia de pico basada en la longitud de onda que es segura para los ojos humanos. Presentando un diseño de arquitectura de amplificador de potencia de oscilador maestro (MOPA) y amplificación óptica multietapa optimizada, el módulo de fuente láser puede lograr una salida de láser de alta potencia máxima con ancho de pulso de nivel ns, el cual es ideal para LIDAR automotriz, radar de topografía de detección remota, aplicaciones de rango láser.

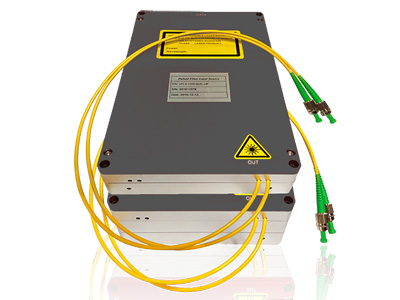

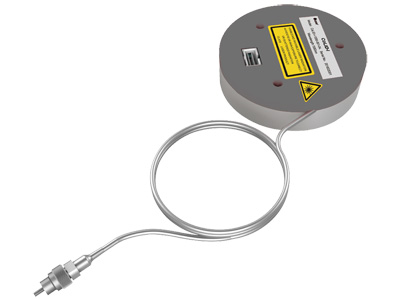

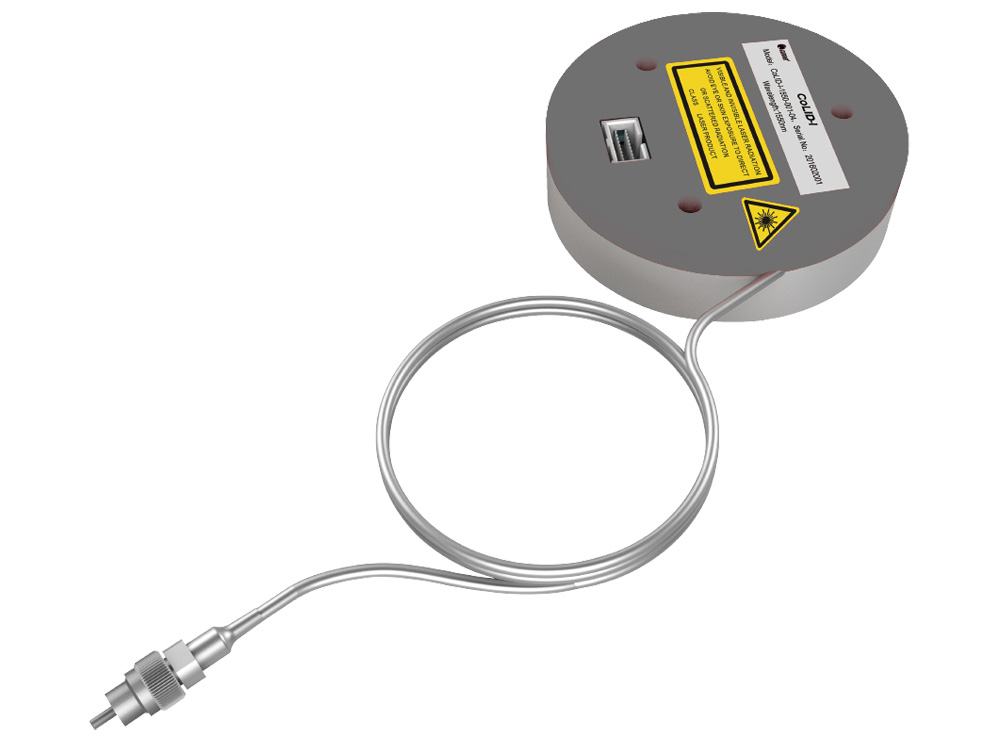

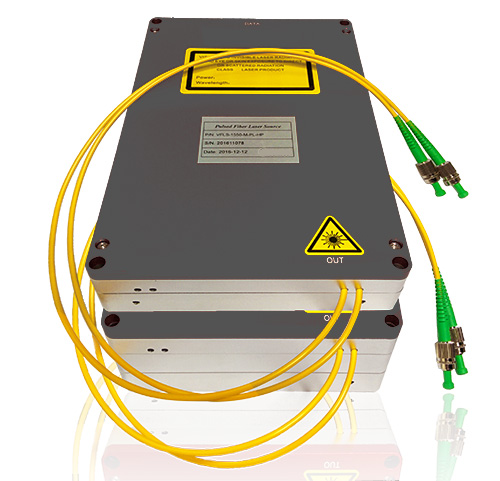

El módulo de fuente láser de pulso corto se puede brindar en paquetes circulares y rectangulares, con estructura compacta, tamaño pequeño, amplio rango de temperatura de trabajo y consumo de energía ultra bajo. Además, la salida de pulso también se puede lograr mediante una señal TTL externa, la cual es ideal para la integración del sistema.
Estos módulos de fuente láser de pulso corto son ideales para varios ambientes de trabajo árduo, perfectos para el sistema LiDAR automotriz, el sistema de escaneo láser 3D, etc
Parámetros | Unidad | Especificación | ||
Mín. | Tipo | Máx. | ||
No. de parte | CKLID-I-1550-M-LPH | |||
Rango de longitud de onda | nm | 1540 | 1545/1550 100 | 1565 |
Potencia de pulso @ < 10kHz,>30ns | μJ | 100 | ||
Potencia pico | kW | - | - | 10 |
Ancho de pulso | ns | 0.5 | - | 250 |
Ratio de repetición | kHz | 1 | - | 3000 |
Potencia promedio @>100kHz | W | - | - | 2 |
Calidad de haz | M² | < 1.1 | ||
Estabilidad de potencia de salida (15 min.) | % | - | - | ±3 |
Estabilidad de potencia de salida (8 horas) | - | - | ±1.5 | |
Aislamiento de la luz de salida | dB | 35 | - | - |
Temperatura de operación | °C | -35 | - | 65 |
Temperatura de almacenaje | -40 | - | 85 | |
Consumo de potencia | W | 15 | 17 | 24 |
Polarización | Aleatoria | |||
Longitud de fibra de salida | m | >0.3 | ||
Conector óptico | FC/APC o colimador | |||
Modo de pulso accionado | Accionado externo TTL | |||
Dimensiones | mm | 90x23.5 (D x H) |
Parámetros | Unidad | Especificación | ||
Mín. | Tipo | Máx. | ||
No. de parte | CKLID-I-1064-M-HP | |||
Centro de longitud de onda | nm | 1064 | ||
Ancho de pulso | ns | Ancho de línea< 0.5nm 10ns | ||
Ancho de línea>0.5nm 200ns | ||||
Ratio de repetición | kHz | 1 | - | 1000 |
Potencia promedia de pulso | W | - | 5 | |
Calidad de haz | M² | <1.2 | ||
Estabilidad de potencia de salida (15 min.) | % | - | - | ±3 |
Estabilidad de potencia de salida (8 horas) | % | - | - | ±1.5 |
Aislante de salida | dB | 30 | - | |
Voltaje suministrado | VDC | 24 | ||
Temperatura de operación | °C | -10 | 50 | |
Temperatura de almacenaje | °C | -40 | 85 | |
Potencia de salida | W | 70 | ||
Polarización | Aleatoria | |||
Longitud de fibra de salida | m | >0.3 | ||
Conector óptico | FC/APC o salida haz colimada | |||
Modo de pulso accionado | Accioandor Externo/interno | |||
Dimensiones | mm | 200x135x60 | ||
Peso | g | < 2000 |
