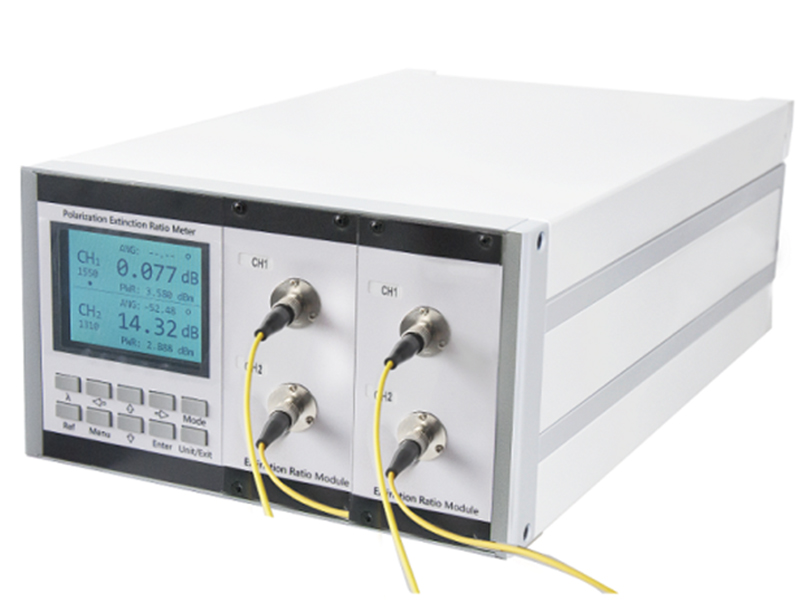

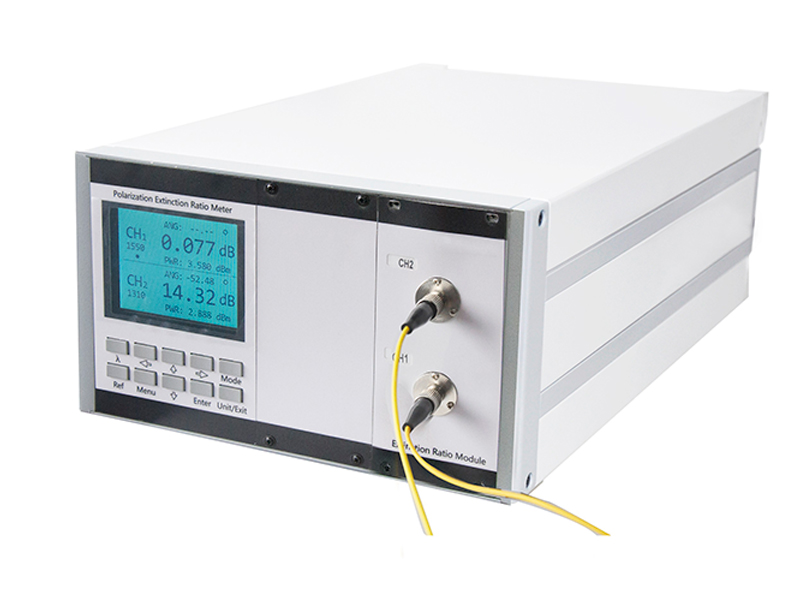

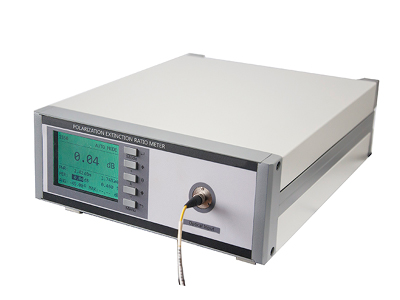

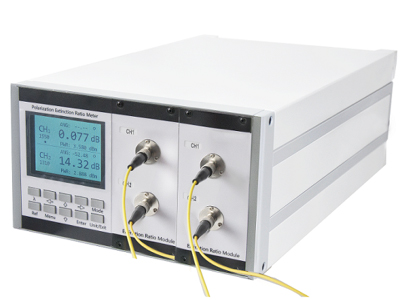

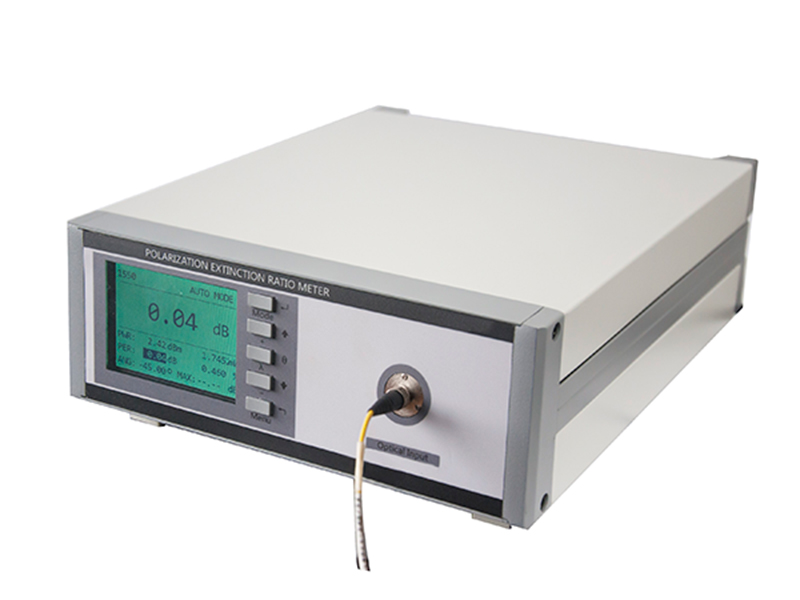

Medidor de relación de extinción de polarización PER-M500
El medidor de relación de extinción de polarización de Techwin PER-M500 se utiliza para detectar la relación de extinción de polarización (PER) de los dispositivos que mantienen la polarización, el grado de polarización de las fuentes de luz, la relación de extinción de las fibras que mantienen la polarización y otros dispositivos que mantienen la polarización. Es una nueva generación de instrumentos de medición óptica de precisión desarrollados por Techwin con muchos años de experiencia en pruebas de dispositivos ópticos.
Se puede utilizar para medir la relación de extinción de la polarización que mantiene la fibra, la relación de extinción del dispositivo de mantenimiento de polarización, la relación de extinción del conector de mantenimiento de polarización, el grado de polarización de la fuente de luz y el ángulo del eje de polarización. El software de la computadora superior tiene funciones poderosas y efectivas, además es fácil y conveniente de operar.
- PER máximo hasta 50dB
- Soporta entrada de espacio libre
- 1, 2, 4 o múltiples canales para medición simultánea
- Interfaz intercambiable FC/SC/LC
- OPM, relación de extinción, ángulo del eje óptico, misma pantalla de visualización del grado de polarización
- 3 tipos de longitud de onda disponibles, incluyendo 840-950nm, 960-1160nm, 1260-1630nm
- Interfaz RS232 de soporte
- Medición de la relación de extinción de PMF (polarización manteniendo la fibra)
- Alineación de PMF con fuente láser
- Alineación del eje de polarización del dispositivo óptico
- Pruebas de giroscopio de fibra óptica de rama en Y
- Prueba de acoplador PM y divisor de haz de polarización
- Monitoreo de empalme de fusión de PMF
| Item | Parámetro | |
| Rango de longitud de onda | 840~950 nm, 960~1160nm | 1260~1630nm |
| Potencia máxima de entrada | +5dBm / +20dBm | |
| Rango dinámico PER | 40dB | 50dB |
| Rango PER | +5dBm： | |
| -5~+5dBm：0~40dB -15~+5dBm：0~30dB -25~+5dBm：0~20dB |
-5~+5dBm：0~50dB -15~+5dBm：0~40dB -25~+5dBm：0~30dB -35~+5dBm：0~20dB |
|
| +20dBm： | ||
| +10~+20dBm：0~40dB 0~+20dBm：0~30dB -10~+20dBm：0~20dB |
+10~+20dBm：0~50dB 0~+20dBm：0~40dB 10~+20dBm：0~30dB -20~+20dBm：0~20dB |
|
| Relación de resolución PER |
<10dB：0.001dB ≥10dB：0.01dB |
|
| Precisión PER | PER≤2dB：Tipo A≤±0.1dB Tipo B 3≤±0.03dB PER <30dB：<±0.3dB PER≥30dB：<±1.0dB |
|
| Resolución angular de polarización | 0.11° | |
| Precisión del ángulo de polarización | <±0.45° | |
| Velocidad de medición | 0.25S | |
| Tipo de conector | FC/PC (también admite la interfaz SC/LC) | |
| Interfaz de comunicación | RS232 | |
| Sistema operativo | Win7 32/64bit Win10 32/64 bit | |
| Pantalla | Recomendamos pantalla de visualización de 21 pulgadas; resolución mínima 1600*900 | |
| Entrada CA | 220V，50Hz | |
| Tiempo de encendido y calentamiento | 15min | |
| Temperatura de funcionamiento | +10～+40℃ | |
| Temperatura de almacenamiento | -15～+70℃ | |
| Peso | 4kg | |
| Dimensiones | 2U*235*300 mm | |
- El rango de longitud de onda está disponible con 840-950nm, 960-1160nm y 1260-1630nm. Otras bandas de longitud de onda se pueden personalizar.
- La potencia de entrada personalizable y más alta estará disponible.
- Por favor, consulte a nuestra empresa para obtener detalles relacionados con el tipo B.
| 1 | Dispositivo principal | 1 | pza |
| 2 | Cotonete | 1 | paquete |
| 3 | Cable de alimentación | 1 | pza |
| 4 | Línea de conexión RS232-USB | 1 | pza |
| 5 | Manual del usuario | 1 | pza |
| 6 | Reporte de inspección | 1 | pza |
| 7 | Certificación | 1 | pza |
PER≤2dB precisión
A: ≤±0.1dB
B: ≤±0.03dB
Longitud de onda
A: 840~950 nm
B: 960~1160nm
C: 1260~1630nm
