Láser de fibra de frecuencia única de ancho de línea estrecho kHz 1.5µm

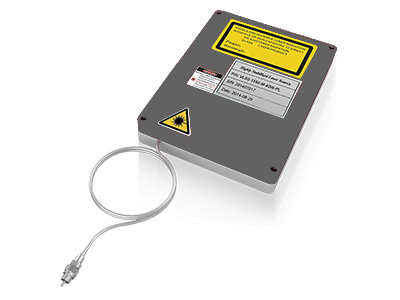

El láser de fibra de frecuencia única de ancho de línea estrecho CKSF-R ofrece un ancho de línea por debajo del nivel de kHz, presenta ruido de fase ultrabajo y ruido de intensidad relativa (RIN), además la relación de supresión de modo lateral (SMSR) es superior a los 55 dB. La potencia de salida está a un nivel de mW, además se puede adaptar una potencia de salida más alta a sus necesidades específicas. La longitud de onda está disponible en un rango de 1530 a 1575 nm.

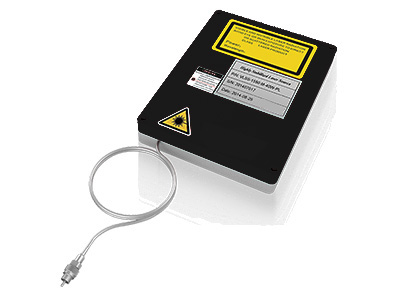

El láser de fibra de frecuencia única CKSF-D es un tipo de láser de fibra de ruido ultrabajo que está diseñado con tecnología láser de fibra de tipo rejilla de bragg de retroalimentación distribuida, logrando de este modo una polarización lineal estable, modo longitudinal único y salida láser de frecuencia única de ancho de línea ultra estrecho. El ancho de línea del espectro óptico de salida está a nivel de kHz, con ruido de fase y ruido de intensidad ultrabajos, con una gran capacidad de resistencia a interferencias ambientales. La potencia de salida puede superar los 100 mW.
CKSF-D-ER-M: utiliza fibra dopada con erbio, ancho de línea ultra estrecho <1 kHz, bajo ruido de fase
CKSF-D-EY-M: utiliza fibra codopada de erbio-iterbio, ancho de línea <15 kHz, ruido de baja intensidad relativa (RIN)
- Ancho de línea ultra-estrecha
- Frecuencia única estable y operación única de polarización
- Libre de modo de saltos, no ruido de estallido
- Ruido de baja fase y bajo ruido de intensidad relativa
- Diseño flexible, múltiples longitudes de ondas son opcionales
- Salida de polarización lineal, ratio alto de extinción de polarización (PER)
- Tamaño pequeño, empaque robusto
- Detección de fibra óptica
- LiDAR
- Hidrófono
- Espectroscópio láser
- Comunicación coherente
- Otras tareas de investigación científica
- Ancho de línea ultra estrecho
- Frecuencia única estable y operación de polarización única
- Libre de modo de saltos, sin ruido de estallido
- Ruido de baja fase y bajo ruido de intensidad relativa
- Diseño flexible, múltiples longitudes de ondas son opcionales
- Salida de polarización lineal, ratio alto de extinción de polarización (PER)
- Tamaño pequeño, empaque robusto
- Detección de fibra óptica
- LiDAR
- Hidrófono
- Espectroscópio láser
- Comunicación coherente
- Medición de absorción de gas
- Otras tareas de investigación científica
| Parámetros | Unidad | Especificación | |
| Tipo | Tipo | ||
| No. de parte | CKLIS-D-ER-M | CKLIS-D-EY-M | |
| Centro de longitud de onda | nm | 1530-1570nm | |
| Potencia de salida | mW | 5-100 | |
| Emisión láser | CW, Frecuencia única y modo longitudinal único | ||
| Calidad de haz | M² | < 1.05 | |
| Ancho de línea | kHz | < 1 | < 10 |
| OSNR (50pm de resolución) | dB | >50(típico>55dB) | >55(típico>60dB) |
| Frecuencia pico de oscilación de relajación | kHz | ～600 | ～800 |
| Pico de ruido de intensidad relativa (RIN) | dB/Hz | -100 | -110 |
| Ruido de intensidad relativa (RIN) | dB/Hz | 23 | |
| Estabilidad de potencia de salida | % | < 1 | |
| Rango de ajuste térmico de longitud de onda | nm | >0.7 | >0.8 |
| Modulación rápida PZT | Opcional | ||
| Frecuencia de modulación PZT | kHz | DC-20kHz | |
| Aislamiento de salida | dB | 30 | |
| Voltaje de operación | V | 12VDC | |
| Tipo de fibra de salida | PM1550-XP | ||
| Longitud de fibra de salida | m | >0.5 | |
| Conector óptico | FC/APC | ||
| Fibra de salida para monitor | Opcional | ||
| Interfaz | RS485 | ||
| Temperatura de operación | ℃ | 5-60 | |
| Temperatura de almacenamiento | ℃ | -85 | |
| Dimensión | mm | 175（L)×130(W)×30(H) | |
| 145（L)×100(W)×25(H) | |||
